開啟系列-6.1m(20ft)
開啟系列工業節能風扇,最大直徑( 7.3米)、低轉速，大範圍內促使空氣有序流動，每颱風扇的有效近似覆蓋面積超過1000平米以上，利用自然通風涼爽理念結合現代航空機翼技術，通過巨大扇葉緩慢的旋轉從而帶動全方位氣流的流動，產生持續不斷、立體循環風。
OM-KQ-6E型號
6.1m(20ft)直徑
13200m³/min滿載風量
58RPM最大轉速
1.5kW 電機功率
核心技術
電機減速機
控制系統
輪轂
扇葉
外夾式插件

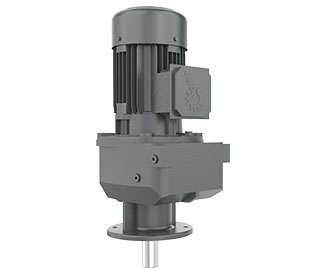

世界頂級廠商德國諾德專屬定製加大型號
由歐比特機械獨家設計、增加的安全保障環節,所採用配置確保頂配!諾德為歐比特機械建設專門產線(xiàn ),由固定的專業人員進行精心生產,從而確保產品品質、確保工藝控制、交貨周期的及時準時性;採用國家最新標準的IE2新一代節 能高效電機——節能更進一步。

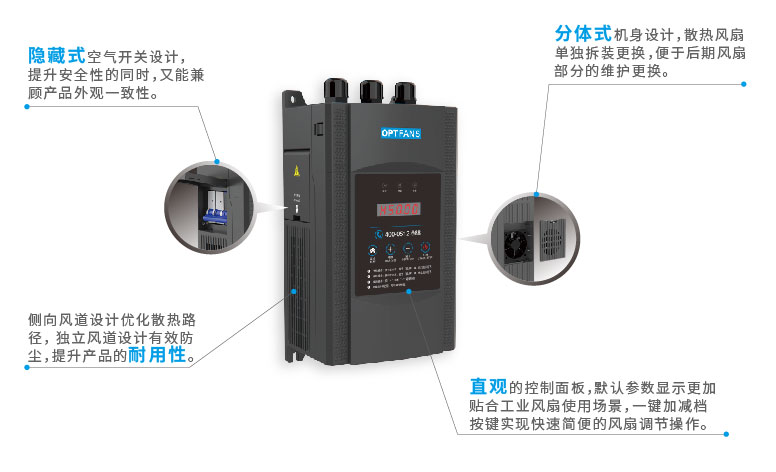

操作簡單、技術精湛
工業風扇智能控制產品，通過高速無線(xiàn )信號傳輸技術輔以HMI智能控制屏，變頻器的聯動控制，為工業生產場景提供了一套高效、便捷的智能化工業風扇集控方案。
簡便調試，內置應用宏，無需自學習
優良性能，完美匹配負載電機運行參數
低噪運行，優化算法控制平穩啟動
安全可靠，內置多種保護程序提升產品壽命
大型工業風扇安全之母
20年的可靠壽命設計
10倍大風扇受力結構(gòu )強度設計
確保產品的公差和動平衡，標準汽車輪轂精度精準可靠
獨具匠心的防脫落、防散落、防晃動等各種安全結構(gòu )設計

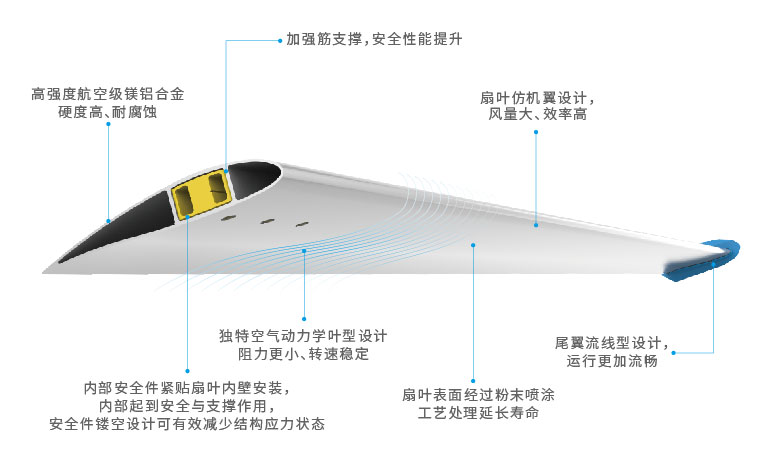

獨有的美航機翼型設計，完美體現風量
最新研發美航Profili V2機翼形仿真新型專利扇葉，獨特的空氣動力學葉型設計，較同行業的普通扇葉送風量更大、送風效率更高、覆蓋面積也更廣
採用AA6063T6511特種高強度航空級鎂鋁合金材質，硬度高且具有很好的耐腐蝕性
對扇葉進行抗拉伸，抗疲勞試驗，成型後經過多道熱處理，防止扇葉在使用過程中彎曲變形
對扇葉進行抗拉伸，抗疲勞試驗，成型後經過多道熱處理，防止扇葉在使用過程中彎曲變形
扇葉內部設有兩套加強筋支撐系統，加強扇葉強度，避免扇葉末端下垂及降低扇葉對連接組件的疲勞損耗

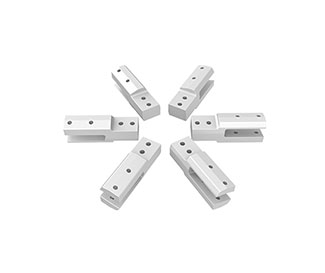

獨特外夾式插件設計
外夾式插件
加大號設計
高強航空鋁材CNC精加工製造
高強負荷下的疲勞運行測試保障風扇長久運行的安全性
產品參數
規格
Model
風扇直徑
(m)ft
電機功率
(kW)
轉速
(rpm)
風量(CMM)
m³/min
滿載電流
(A) 380V
自重
(kg)
OM-KQ-7E 7.3(24') 1.5 20-53 14,500 2.9 126 OM-KQ-6E 6.1(20') 1.5 20-58 13,200 2.4 118 OM-KQ-5E 5.5(18') 1.5 20-64 12,600 2.2 114 OM-KQ-4E 4.9(16') 1.5 20-70 11,000 1.9 109
歐比特用真實案例見證實力工程案例
同類推薦
工業大風扇開啟系列7.3m(24ft)
型號OM-KQ-7E
直徑7.3m(24ft)
風量14500m³/min
功率1.5kW
工業大風扇開啟系列6.1m(20ft)
型號OM-KQ-6E
直徑6.1m(20ft)
風量13200m³/min
功率1.5kW
工業大風扇開啟系列5.5m(18ft)
型號OM-KQ-5E
直徑5.5m(18ft)
風量12600m³/min
功率1.5kW
開啟系列-6.1m(20ft)
OM-KQ-6E型號
6.1m(20ft)直徑
13200m³/min滿載風量
58RPM最大轉速
1.5kW 電機功率
電機減速機
控制系統
輪轂
扇葉
外夾式插件
世界頂級廠商德國諾德專屬定製加大型號
由歐比特機械獨家設計、增加的安全保障環節,所採用配置確保頂配!諾德為歐比特機械建設專門產線(xiàn ),由固定的專業人員進行精心生產,從而確保產品品質、確保工藝控制、交貨周期的及時準時性;採用國家最新標準的IE2新一代節 能高效電機——節能更進一步。
操作簡單、技術精湛
工業風扇智能控制產品，通過高速無線(xiàn )信號傳輸技術輔以HMI智能控制屏，變頻器的聯動控制，為工業生產場景提供了一套高效、便捷的智能化工業風扇集控方案。
|
|
|
|
大型工業風扇安全之母
|
|
|
|
獨有的美航機翼型設計，完美體現風量
|
|
|
|
| |
獨特外夾式插件設計
|
|
|
|
規格 Model | 風扇直徑 (m)ft | 電機功率 (kW) | 轉速 (rpm) | 風量(CMM) m³/min | 滿載電流 (A) 380V | 自重 (kg) |
OM-KQ-7E | 7.3(24') | 1.5 | 20-53 | 14,500 | 2.9 | 126 |
OM-KQ-6E | 6.1(20') | 1.5 | 20-58 | 13,200 | 2.4 | 118 |
OM-KQ-5E | 5.5(18') | 1.5 | 20-64 | 12,600 | 2.2 | 114 |
| OM-KQ-4E | 4.9(16') | 1.5 | 20-70 | 11,000 | 1.9 | 109 |
